很多人理解直流快充，只停留在“桩给电池供高压电”。但真正决定能不能充、充多快、什么时候停的，是BMS与充电桩之间的通信协商、整车高压回路时序和安全边界管控。本文从物理流程、BMS功能、软件协议与电气架构三个层面，复盘直流快充工况下BMS的控制逻辑。

一、先看清：直流快充不是“插枪就出电”

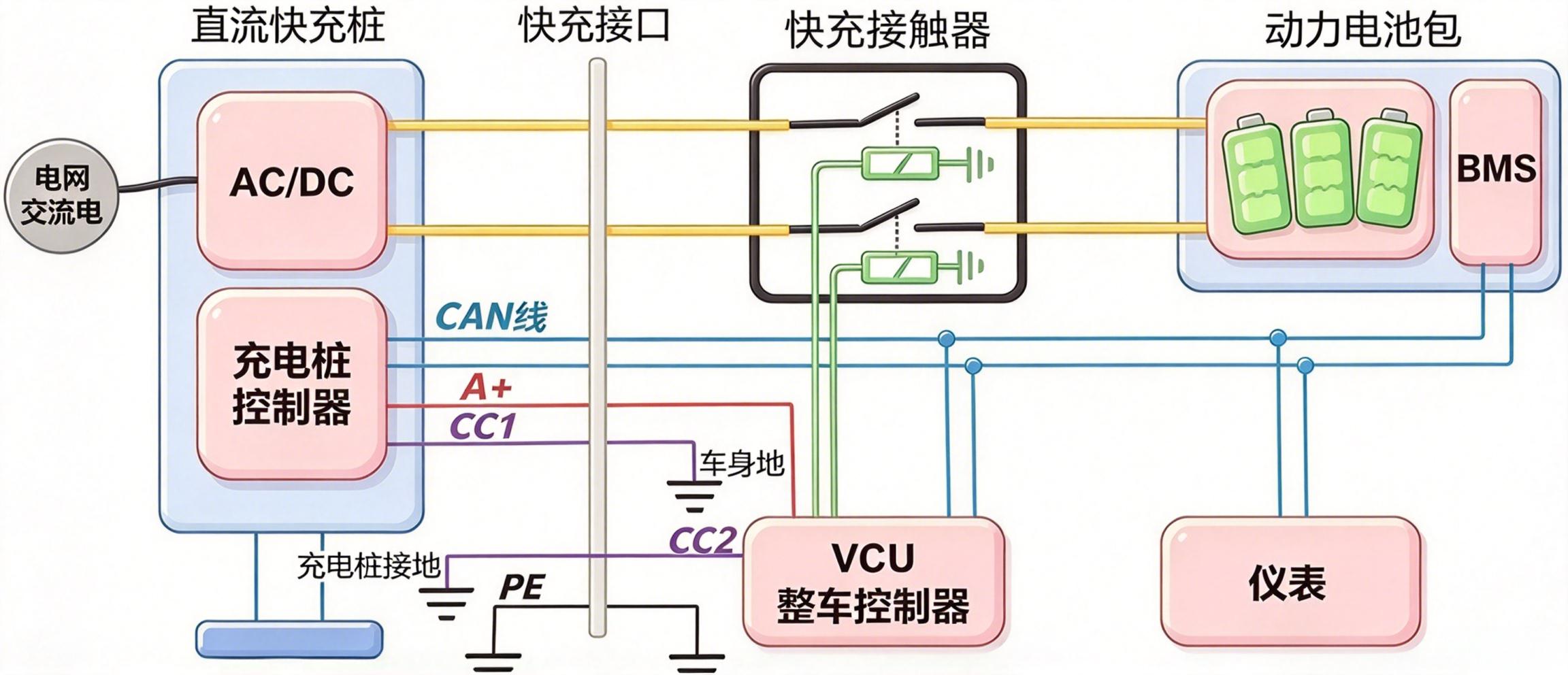

为了理解BMS在快充工况下的控制逻辑，需要先来复盘一下直流快充的完整物理流程。直流快充的本质，是充电桩内部把交流整流成高压直流，经充电枪直接给动力电池补能。车端BMS不参与功率变换，但负责“提需求、定边界、控安全”。

二、BMS在快充里的6项核心工作

结合整车架构，BMS在直流快充中通常承担：

1. 连接感知：接收VCU转发的CC1/CC2直流枪连接信号，判断枪是否可靠插入、锁止是否到位。

2. 桩端通信：与外部充电桩建立CAN通讯，BMS下发充电电压、电流等需求指令，充电桩回传自身运行状态。

3. 整车前置校验：与VCU交互确认档位在P/N、无行驶请求、高压互锁完整、绝缘合格、热管理允许等，判断是否满足充电需求。

4. 全过程安全监控：实时监控电池总压/单体压、温度、绝缘参数，实时管控充电功率，满足满电、故障、终止等条件时下发停机指令。

5. 行车抑制与枪锁联动：联动VCU禁止车辆起步；控制/确认充电枪电子锁止，避免充电过程中带电解锁或拔枪。

6. 大电流温升管控：结合电池温度、充电口温度、接触器/线束载流能力动态限流，尤其高SOC末端降流，平衡补能速度与安全寿命。

简单闭环就是：

插枪→A+唤醒→CC确认→CAN握手→参数匹配→闭合高压继电器→按BCL需求充电→异常/满电→发停机→断继电器→解锁。

三、深层拆解：BMS快充控制的核心逻辑

想要真正摸透快充的控制逻辑，不能只停留在表面的流程步骤，必须把‌通讯协议（软件逻辑）‌和‌电气物理架构（硬件接口）‌两个维度结合起来分析：

1. 必依据的权威标准查询渠道

所有国内在售电动汽车的直流快充逻辑，都严格遵循国家强制标准，相关标准原文都可以在全国标准信息公共服务平台获取：

全国标准查询网站:https://std.samr.gov.cn/

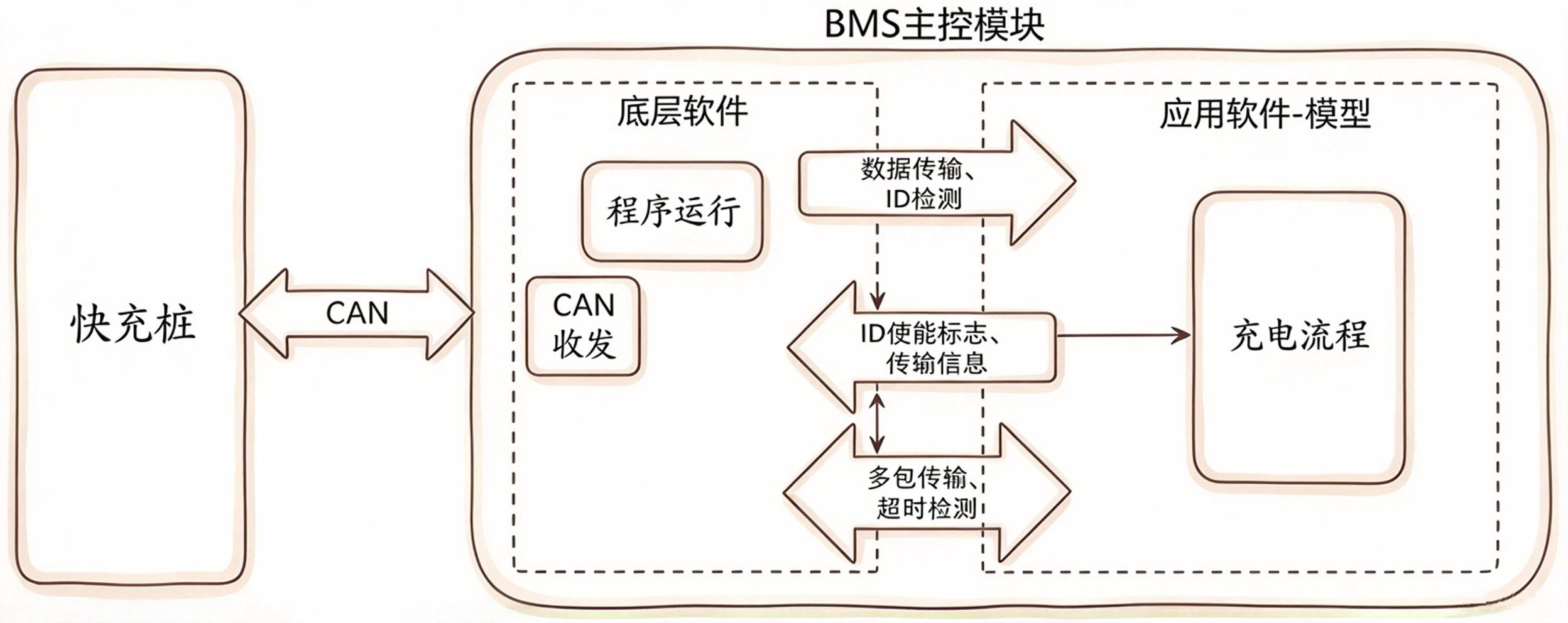

2. 通讯协议（软件逻辑）核心要点

• 快充的车桩交互通讯完全遵循《GB/T 27930 非车载传导式充电机与电动汽车之间的数字通信协议》，我们需要重点理清报文定义与时序规则；

• 核心常见报文含义：BCP是车辆端发送给充电桩的电池参数报文，CML是充电桩向车辆反馈的自身最大输出能力报文，BCL是车辆端发送给充电桩的电流需求报文；

• 所有报文的发送都有严格的先后时序要求，必须明确哪类报文需要优先发出，以及高压继电器的闭合先后顺序，避免出现逻辑混乱引发的安全隐患；

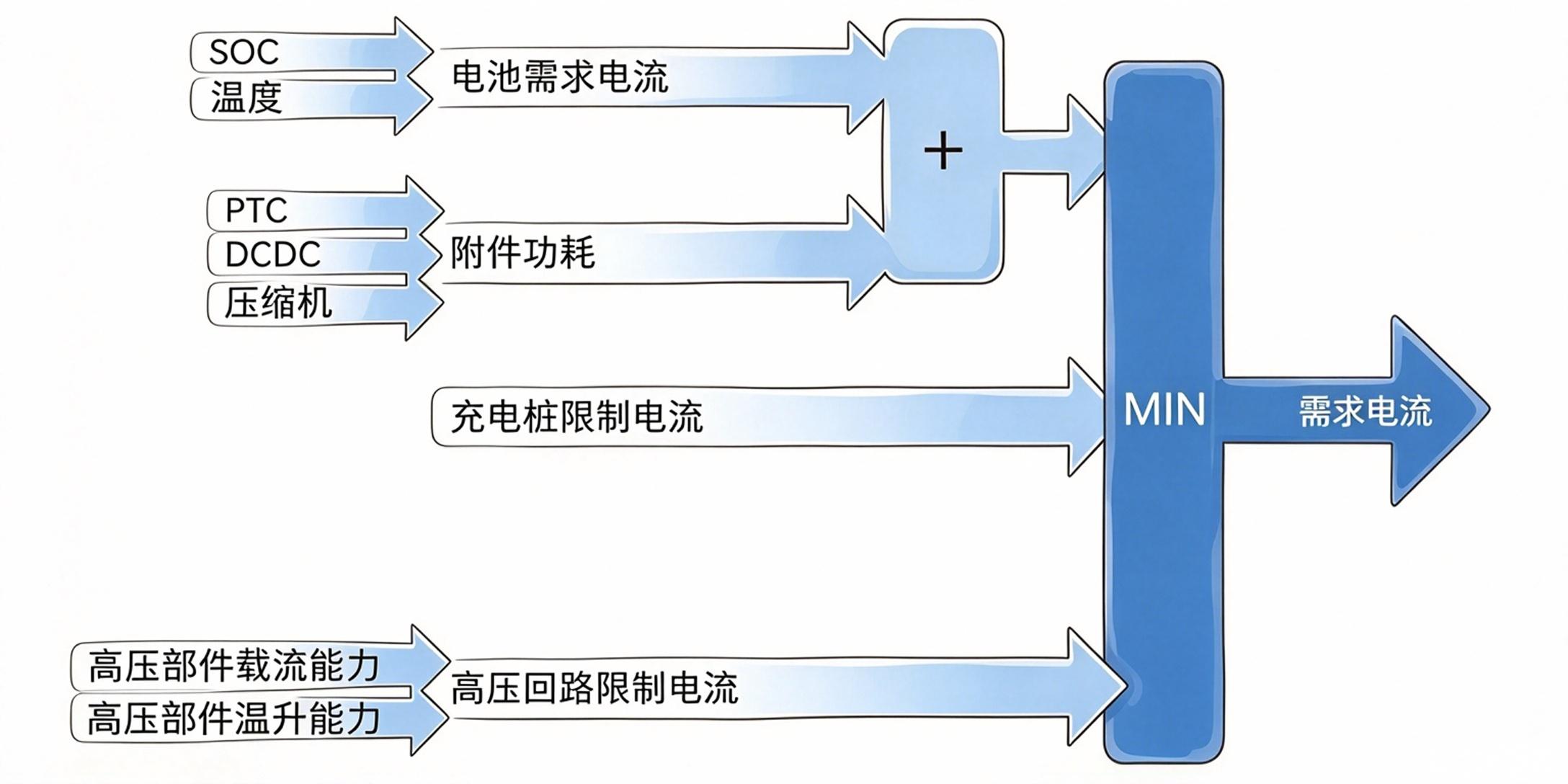

• 快充的需求电流并不是由电池单方面决定的，它是多维度条件约束下取到的安全最小值：除了电池自身的允许最大充电电流，还要兼顾车载高压用电设备的负载能力、充电桩的最大输出功率、整车高压线束和接触器等硬件的载流上限、全链路各部件的温度上限，通过多维度交叉校验，从根源上保障充电全过程的安全。

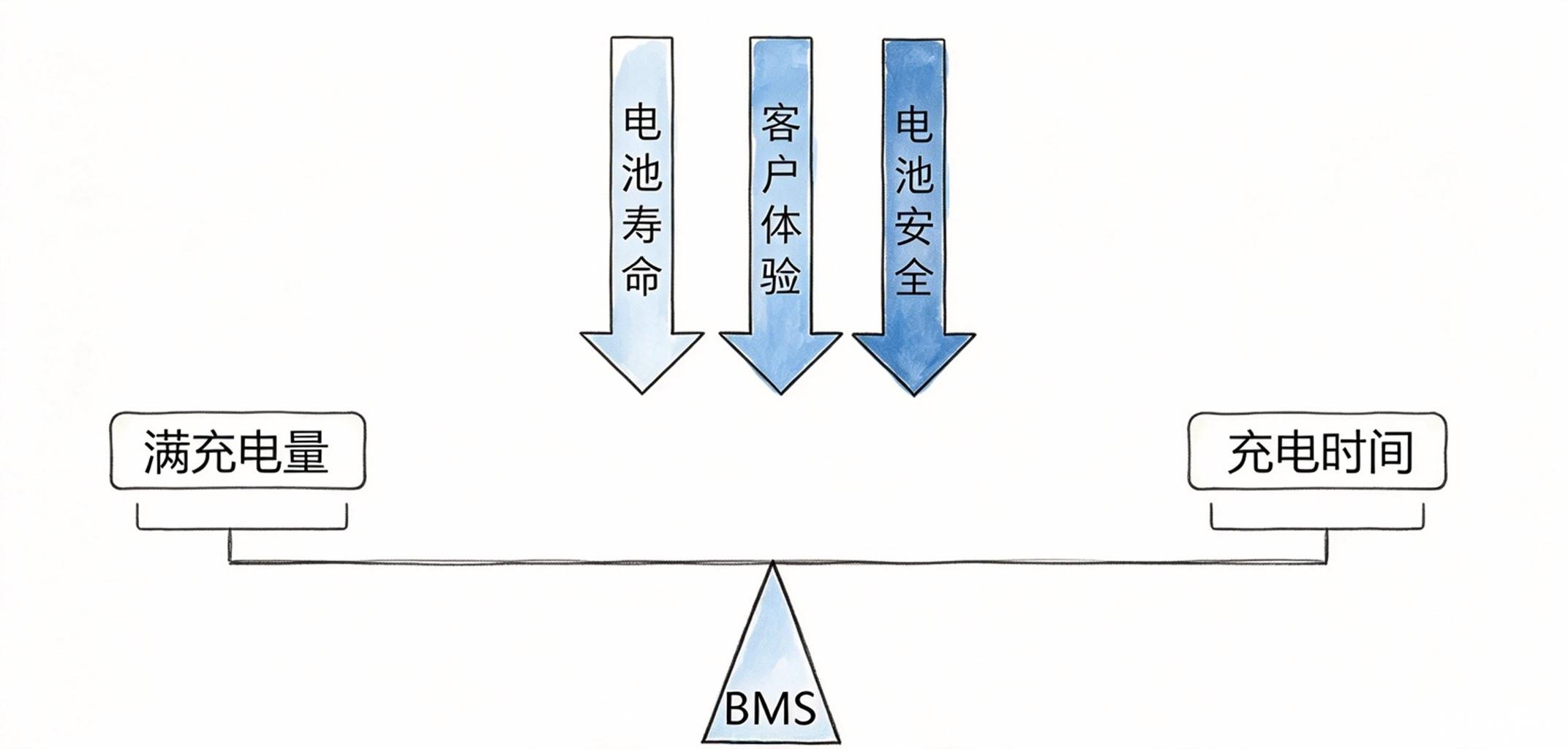

• 大家经常感受到的“快充末端充电速度明显变慢”，就是业内说的“快充末端降流”：通过适度延长最后阶段的充电时长，换来满充状态下的电池安全性，同时大幅延长动力电池的循环使用寿命。

3. 电气物理架构（硬件接口）核心要点

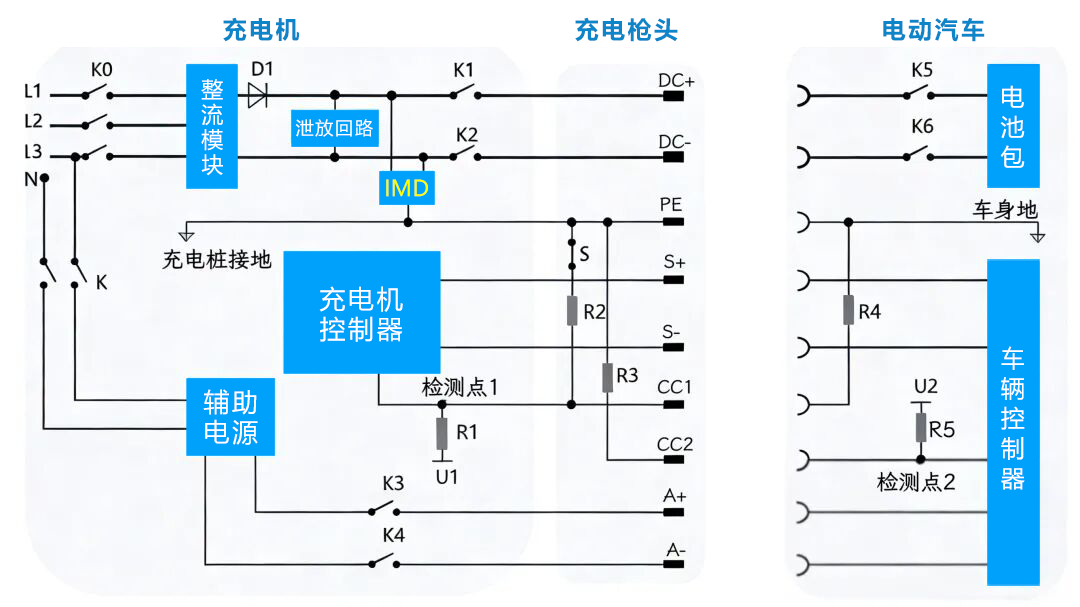

整个快充的电气系统运行，严格遵循《GB/T 18487.1-电动汽车传导充电系统 第1部分：通用要求》，需要掌握三个核心模块的运行规则：

• 充电桩和车辆之间高压继电器K1-K6的闭合、断开顺序；

• 充电流程启动前的整车绝缘检测完整流程；

• 控制导引电路CC1/CC2的完整工作原理，以及充电全流程各阶段的时序强制要求。

四、快充需求电流为什么“越充越小”？

初期低SOC、适宜温度下，BMS可按电池允许大电流提需；随SOC升高、单体电压逼近上限，为降低析锂和热应力，BMS会逐步下调BCL需求电流。这个“末端降流”不是桩不行，而是用时间换安全：

• 降低高SOC段极化与发热；

• 减少满充附近单体电压离散带来的过充风险，延长动力电池循环寿命；

• 配合充电口、接触器、线束温升降额。

所以快充曲线通常不是恒功率到100%，而是“先升功率—中段恒流—后段恒压降流—末段涓流/均衡”。

直流快充的核心，不只是“大功率”，而是车、桩、BMS、VCU在协议、时序、电气安全上的精密配合。BMS在其中承担电池状态感知、需求决策、安全监控和停机执行的关键角色。理解BMS快充控制逻辑，也就理解了直流快充安全与效率的底层逻辑。
